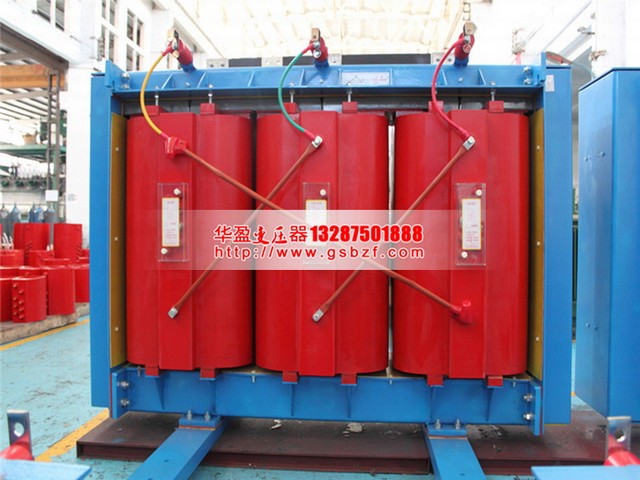

變壓器是改變電壓的裝置，但是也能夠擦亮各部分的電壓，而且在電路中的電壓的測量中有著比較重要作用，那么為了充分了解各個部分之間的電壓，我們就會(huì )有必要把各個部分的電壓進行測量出來，那么如何分部分測量呢?

　　第一步：分清繞組的組數，畫出電路圖。

　　用萬用表R×1擋測量，凡相通的端子即為一個繞組?，F測得：兩兩相通的有3組，三個相通的有1組，還有一個端子與其他任何端子都不通。照上述測量結果，畫出電路圖，并編號。從測量可知，該變壓器有4個繞組，其中標號⑤、⑥、⑦的是一帶抽頭的繞組，⑩號端子與任一繞組均不相通，是屏蔽層引出端子。

　　第二步：確定初級繞組。

　　對于降壓式電源變壓器，初級繞組的線徑較細，匝數也比次級繞組多。因此，像圖4這樣的降壓變壓器，其電阻最大的是初級繞組。

　　第三步：確定所有次級繞組的電壓。

　　在初級繞組上通過調壓器接入交流電，緩緩升壓直至220V。依次測量各繞組的空載電壓，標注在各輸出端。如果變壓器在空載狀態下較長時間不發熱，說明變壓器性能基本完好，也進一步驗證了判定的初級繞組是正確的

　　以上測量電壓的步驟大家可以進行嘗試學習!
