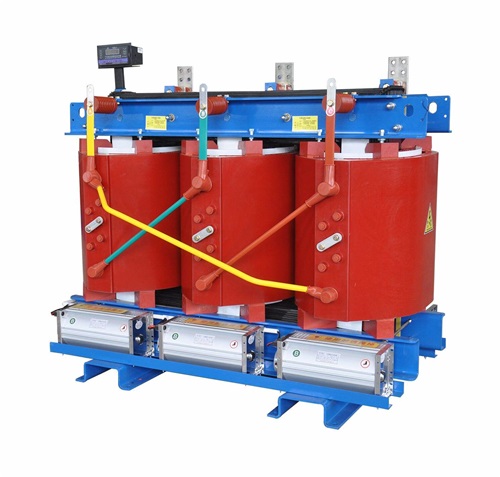

三相配電干式變壓器,由支架、鐵芯、線圈繞組構成,線圈繞組接有引出端子,其鐵芯外側線圈為三繞組結構,三繞組分別有低壓繞組、中壓繞組和高壓繞組。各繞組輻向排列。每相每一繞組用環氧樹脂澆注為一體。
本實用新型還可以采用如下技術措施:
上述的三相配電干式變壓器,其鐵芯外側線圈的三繞組結構,從內向外依次為低壓繞組、中壓繞組和高壓繞組。低壓繞組繞在鐵心外側,中壓繞組繞在低壓繞組外側,高壓繞組繞在中壓繞組的外側。
上述的三相配電干式變壓器,其高壓繞組采用多層分段圓筒式線圈纏繞結構方式。
上述的三相配電干式變壓器,其繞組的多層分段圓筒式線圈有換位纏繞結構。
本實用新型具有的優點和積極效果:
1,國家標準規定的空載損耗值;正規廠家不超過此值,但是有造誤差,都比較接近。1653偏差不超過10%;所以具體值問廠家才能知道。一般都接近此值,小廠略微超過此值。
2,包封線圈配電變 /非包封線圈配電變 /包封線圈電力變/非包封線圈電力變,9型變壓器 2349 2682 2520 2862 ,10型變壓器 2088 2384 2240 2544 。
3,計算考慮一年變壓器不下網,全年都掛網運行; 假如是SCB9-1250/10-0.4的話,是包封線圈配電變,是9型的,一年的空載用電量就是:2.349*24*365=20577.24kWh; 假如是SCB10-1250/10-0.4的話,是包封線圈配電變,是9型的,一年的空載用電量就是:2.088*24*365=18290.88kWh; 假如SGB9-1250/10-0.4,是非包封配電變,是9型的,一年的空載用電量就是:2.682*24*365=23494.32kWh。
本實用新型提供了一種全新的三相配電干式變壓器,大大擴大了樹脂澆注干式電力變壓器的使用范圍和領域。高壓繞組采用多層分段圓筒式繞制型式,有效減少了層間電壓,有效控制了段間電壓,降低了產品局部放電量。大大提高了變壓器的整體工作效率和性能。
